丽水海胜悬臂货架

一、设计依据
货架的设计、制造、安装、验收执行标准并符合其它相关标准要求。
1）CECS23《钢货架结构设计规范》
2）GBJ17—88《钢结构的设计规范》
3）QB/KS1002—9《钢结构插接式货架技术条件》
二、悬臂货架的构成及说明
悬臂货架一般由底座、立柱、悬臂、连杆、拉杆座、拉杆组成。悬臂可以是单面或双面，悬臂式货架具有结构稳定，载重能力好、空间利用***等特点。根据承载能力可分为轻量型、中量型、重量型三种。
1、立柱：悬臂安装于该件上，垂直方向的主要受力件。

2、连杆：立柱与立柱之间的连接件，起连接稳定作用。

3、拉杆：纵向固定货架，起稳定作用。

4、悬臂：与货物接触单元。

5、拉杆座：拉杆的安装座。

6、底座：整个货架的地面支撑件，起支撑和稳定作用。

三、货架型材强度指标

货架型材的强度标准(N/mm2)GB6723—86指标

钢号：Q195-235

钢材种类：冷弯型钢

抗压、抗拉、抗弯：205

抗剪：120

端面承压：310

四、货架焊接强度指标：（JB/T5323—91指标N/mm2）

钢号：Q195-235

钢材种类：冷弯型钢

对接焊缝：抗拉：175  抗弯：205  抗剪：120

角焊缝：抗拉、抗压、抗弯：140

联系单位：江苏海胜货架制造有限公司

联系人：包先生   联系电话：15077864336    025-52750555

Qq：2969766068

五、货架表面处理工艺及颜色

1、处理工艺流程：

1.1冷轧板前处理工艺(无锈状态)

脱脂→水洗 →表调→水洗→磷化→高压水冲洗

1.2热轧板及热轧型材前处理工艺

无油状态：酸洗→水洗 →表调→水洗→磷化→高压水冲洗

有油状态：酸洗→水洗 →脱脂 →水洗→中和 →表调→磷化→高压水冲洗

2、表面涂层采用通过***9000质量认证企业生产的高品质环氧聚脂粉沫。

3、喷塑表面光洁、平整、色泽一致。

六、悬臂式货架的特点及应用

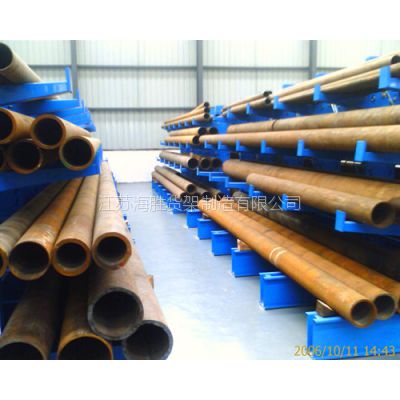

悬臂式货架适用于存放长物料、环型物料、板材、管材及不规则货物。货物存取由叉车、行车或人工进行。

江苏海胜货架制造有限公司成立于2006年11月，是由有着16年货架专业制造历史的宁波海胜货架制造有限公司投资近亿元建立的集仓储设备研发、设计、生产、销售、服务于一体的国内知名的物流仓储设备供应商。公司注册资金2000万元，一期投资8000万元建成了占地面积50000㎡的大型货架生产基地和技术研究中心。公司生产设备***，拥有“冷弯轧制、卷板开平、冲压、模具、焊接、数控、自动化喷塑流水线”等车间。

近来年，公司结合国内市场的实际情况，不断吸收国外物流装备的***技术，一直致力于 “高、精、尖”自动化仓储产品的研发生产。同时，公司在引进、消化国际***技术的基础上，积极进行了钢结构技术及力学理论的研究，不断创新，将新的研究成果陆续成功地应用在货架的设计和制造中，对全国的仓储货架以及物流行业做出了***的贡献。
